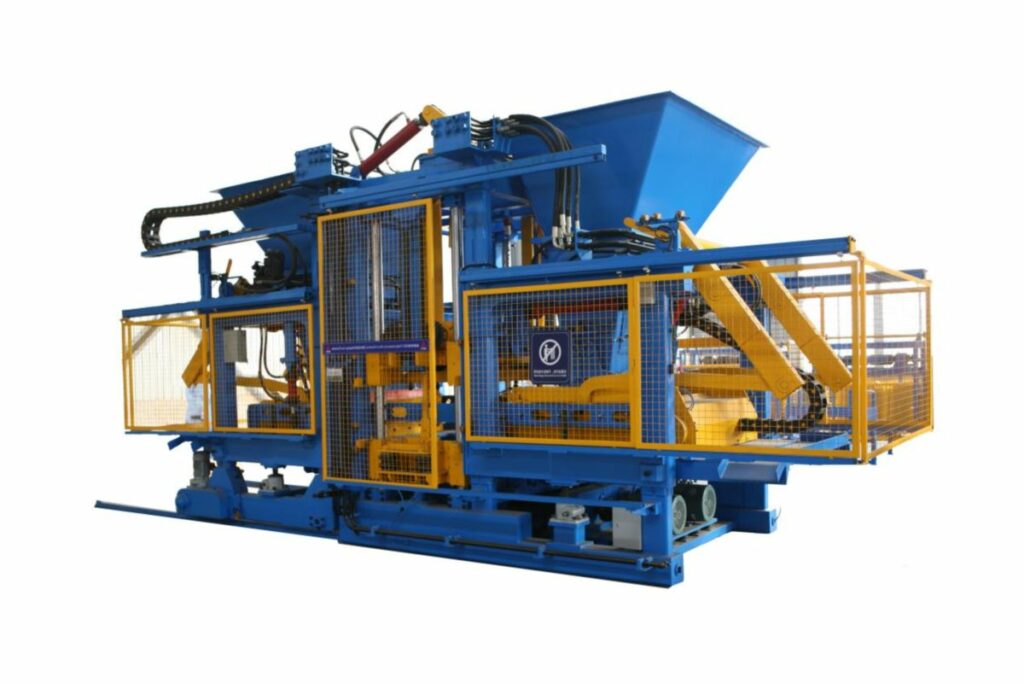

RTQT18 Linea di produzione di blocchi automatici
| Dimensioni del pallet | 1400 ×1150 ×16 mm (Acciaio) |
|---|---|
| Capacità/per pallet | 15 blocchi forati 400×200×200 mm |
| Dimensioni della macchina | 7800×2800×3600(4000)mm |
| Ciclo operativo | 15-30S (dipendono dai prodotti) |
1.specifiche del prodotto
La linea di produzione automatica di blocchi RTQT18 è stata progettata, sviluppato, elaborato e prodotto dalla società REIT sulla base della tecnologia e del processo e in combinazione con l'applicazione degli utenti cinesi. Tutti i componenti chiave del controllo elettronico, motoriduttore, idraulico pneumatico e altri componenti sono tutti prodotti stranieri, in modo da garantire l'elevata affidabilità del funzionamento delle apparecchiature. L'attrezzatura è più umanizzata nel design dell'aspetto, progettazione strutturale e funzionamento conveniente, che è più adatto alle esigenze di utilizzo degli utenti cinesi. Le prestazioni dell'attrezzatura hanno raggiunto il livello di simili prodotti stranieri, che appartiene all'attrezzatura generale per la lavorazione di prodotti in calcestruzzo con prestazioni eccellenti.
La tecnologia di base per un funzionamento stabile di RTQT18 su tutta la linea:

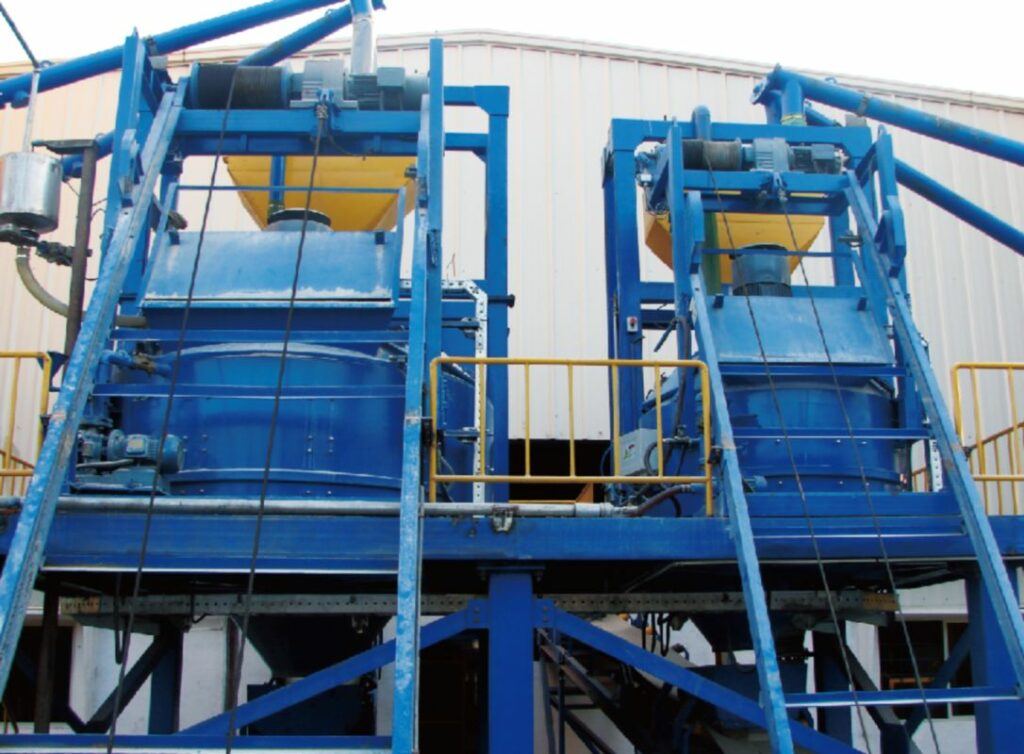

1.Sistema di dosaggio
Il sistema di miscelazione è di pesatura completamente automatica, adottando l'impastatrice planetaria verticale più adatta alla produzione di manufatti in calcestruzzo asciutti e rigidi, in modo che la miscelazione sia uniforme e veloce. L'igrometro a microonde garantisce un rapporto acqua-cemento accurato.

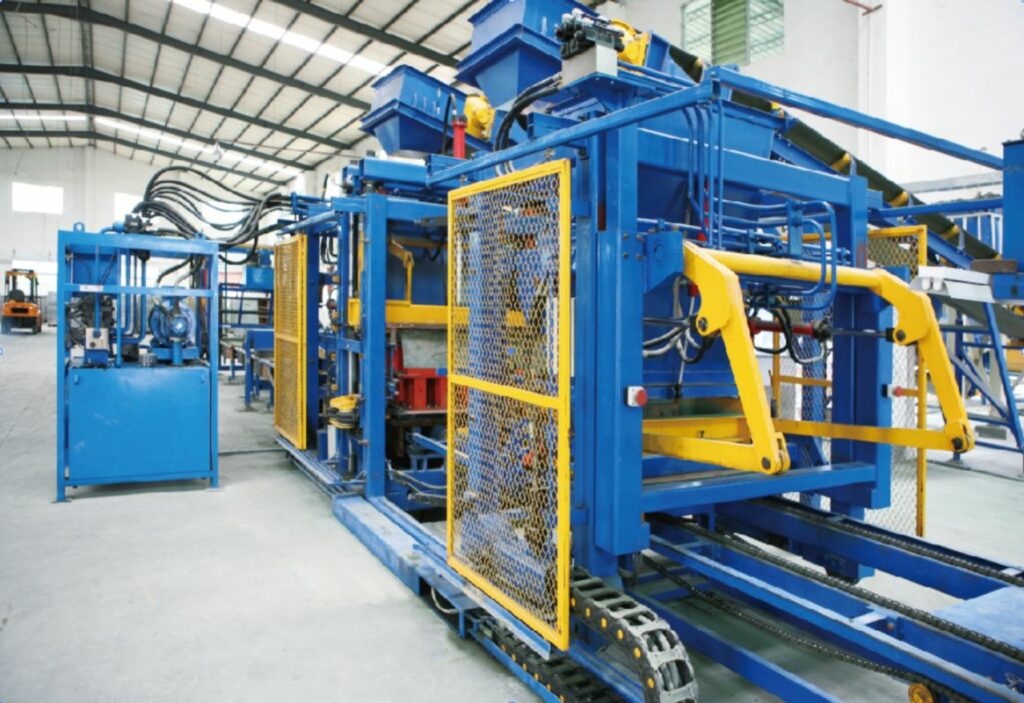

2.Il sistema di stampaggio
Tecnologia di vibrazione ad alta frequenza multiasse brevettata, con tavola vibrante sospesa per amplificare la potenza della vibrazione, in modo che il prodotto sia uniforme e denso. Dispositivo freno sformatura, dispositivo di posizionamento pallet, dai dettagli per garantire la qualità dei prodotti. Dispositivo di distribuzione forzata rapida ad azionamento idraulico, durevole.
L'applicazione della tecnologia di crociera a bassa velocità, controllo della temperatura del motore, prolungare la vita di servizio.

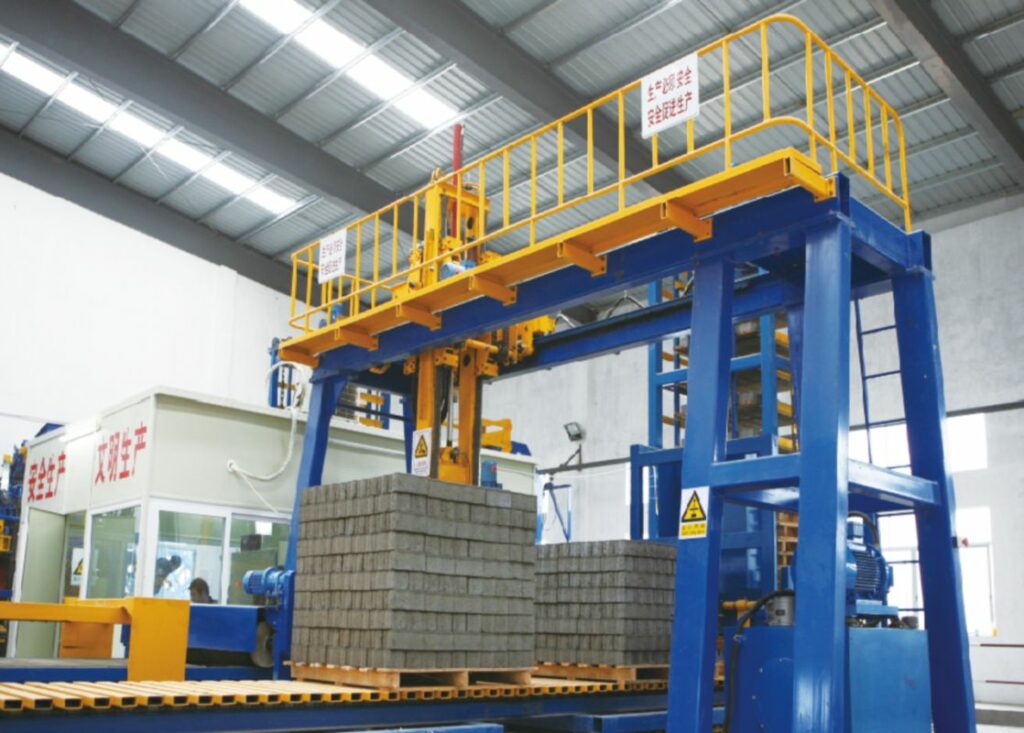

3.Sistema di pallettizzazione
Secondo il programma questo dispositivo trasferisce i pallet con prodotti umidi e li impila automaticamente, due pallet una volta.
Un telaio con struttura a portale, una serie di ruote motrici e una serie di ruote motrici si estendono sui due lati del corpo del telaio, e un'aletta di sospensione sollevabile è posta su ciascuno dei due lati del telaio. Il movimento complessivo anteriore e posteriore del transpallet e il movimento di sollevamento e abbassamento delle orecchie pendenti sono azionati dal motoriduttore e azionati dalla catena a rulli a doppia fila. L'occhiello di sospensione e il suo corpo di supporto sono incernierati e possono essere ribaltati in una direzione per adattarsi al processo di ritorno durante l'impilamento automatico. Il pallettizzatore mobile è controllato dal programma PLC, che può prendere automaticamente la scheda secondo i parametri impostati (numero di pile, il numero di strati per pila), e impilalo automaticamente da lontano a vicino. Le pile di prodotti impilate vengono trasferite alla camera di stagionatura tramite carrelli elevatori. Il controllo del livello di impilamento è realizzato da un interruttore di prossimità altamente sensibile con un blocco di rilevamento prefabbricato. Gli strati di impilamento e le altezze di prelievo e posizionamento sono controllati con precisione da encoder rotativi. Al fine di migliorare l'affidabilità di funzionamento dell'apparecchiatura, è previsto un interruttore fotoelettrico per rilevare in tempo la posizione di impilamento, e allo stesso tempo, svolge un ruolo nella protezione della sicurezza dell'apparecchiatura.

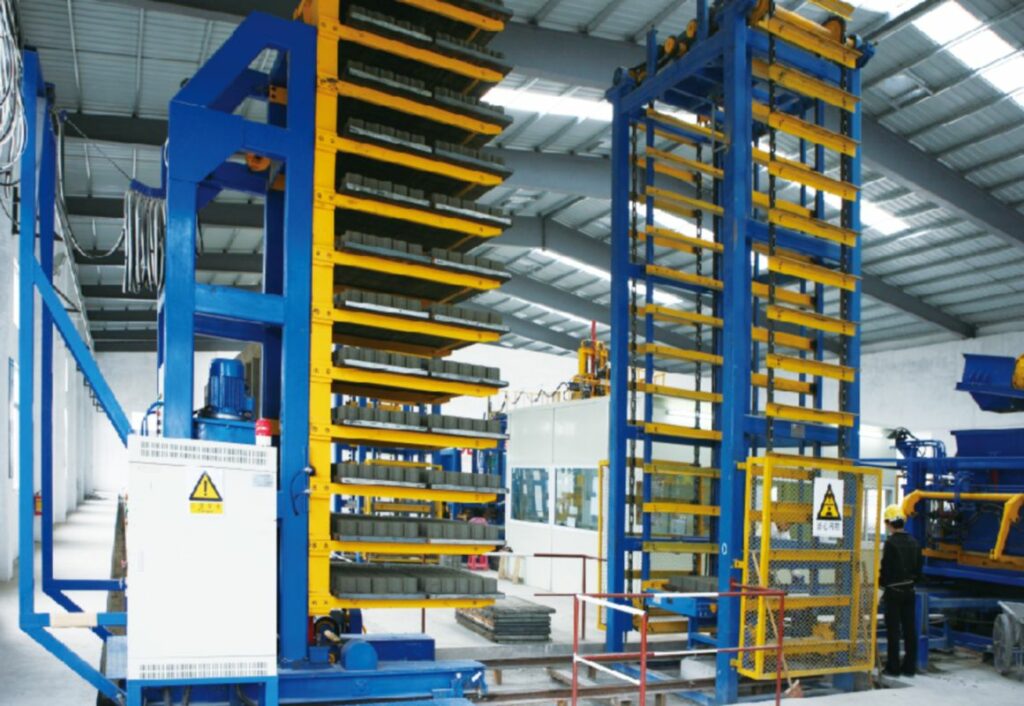

4.Sistema di trasporto
Design unico per auto a 12 strati, l'uso combinato di più tecnologie di posizionamento e controllo della frequenza, in modo che il processo di trasporto sia fluido e preciso. In combinazione con la tecnologia di sicurezza come l'autobloccaggio e l'interblocco, realizzare un processo di produzione non presidiato.
5.Sistema di controllo
Il sistema di controllo controlla l'intera linea di produzione, Compreso: quadro elettrico e console. L'intero sistema di controllo adotta il controller logico programmabile Siemens (PLC) per completare il controllo del funzionamento del set completo di attrezzature, che può realizzare automatico, funzionamento semiautomatico e manuale.

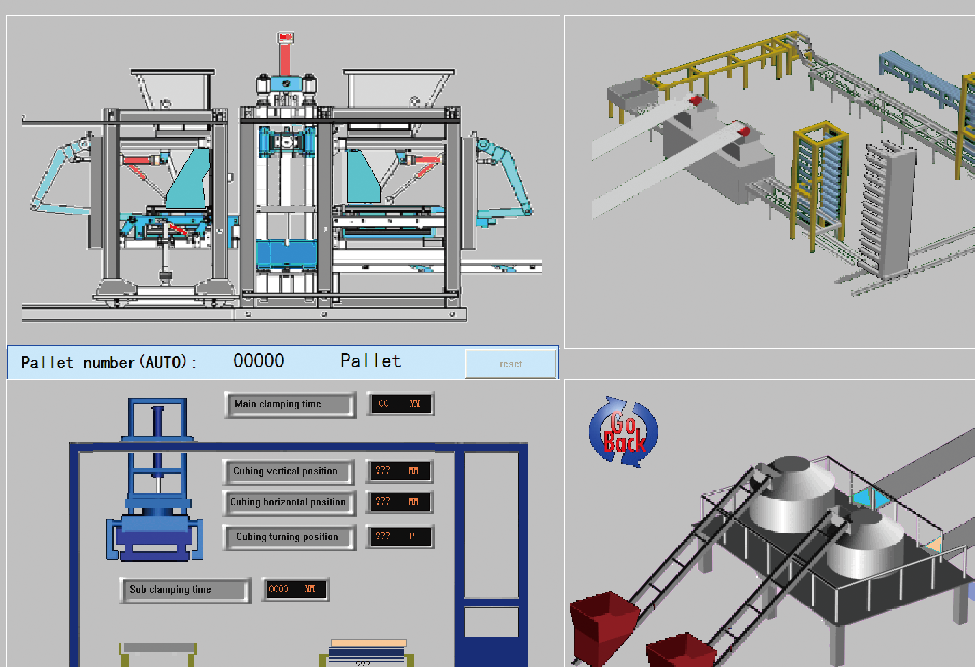

C'è un terminale operativo sul pannello di controllo, e l'operatore può comodamente impostare o modificare i parametri operativi dell'apparecchiatura sulla console operativa.
Il sistema di controllo ha la funzione di memorizzare una varietà di dati di prodotto differenti, e i dati memorizzati possono essere regolati, modificato e ottimizzato arbitrariamente, in modo da ridurre il tempo di debug dopo la sostituzione del prodotto.
I componenti utilizzano prodotti di marca di fama internazionale, come Siemens, Schneider, Toshiba e così via.
Fornire istruzioni operative in inglese e interfaccia inglese del sistema di controllo.
3.Tabella delle capacità
Informazioni aggiuntive
| Dimensioni del pallet | 1400 ×1150 ×16 mm (Acciaio) |
|---|---|
| Capacità/per pallet | 15 blocchi forati 400×200×200 mm |
| Dimensioni della macchina | 7800×2800×3600(4000)mm |
| Ciclo operativo | 15-30S (dipendono dai prodotti) |
