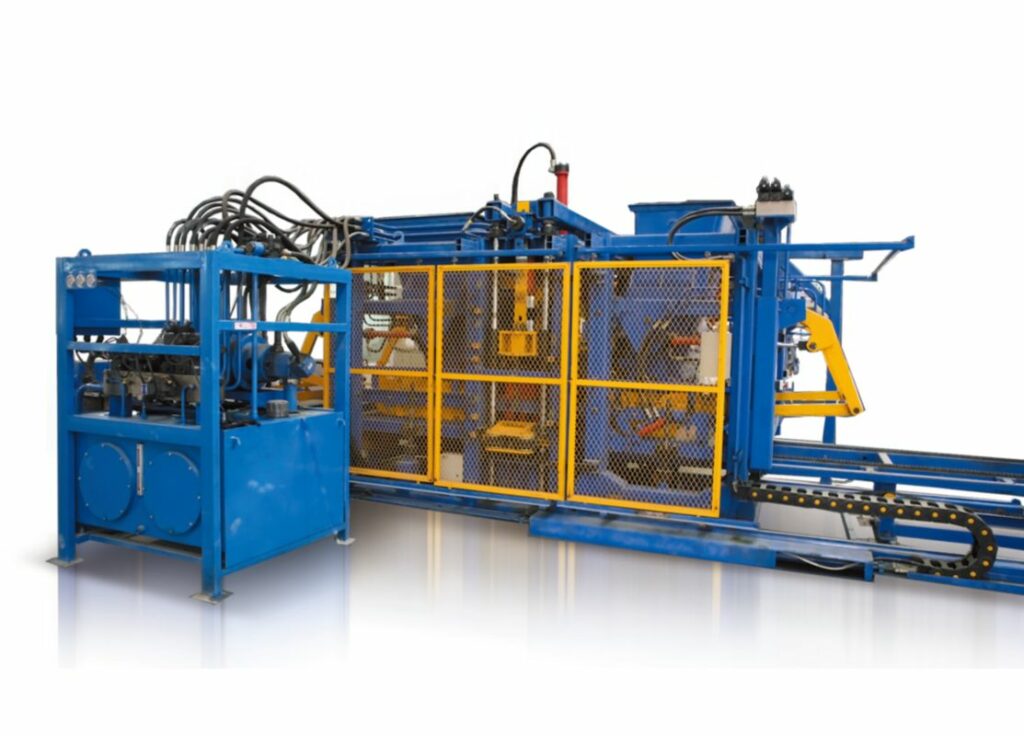

Talian Pengeluaran Blok Konkrit Automatik RTQT9

Kapasiti/setiap Pallet

9 PCS(390×190×190mm)

Saiz palet

1350 × 700 ×45 mm

Kawasan kerja

1250×640mm

Kitaran Operasi:

15-25s(bergantung kepada produk)

1.Spesifikasi Produk

Saiz palet: 1350 × 700 ×45 mm
Ketinggian Produk Minimum: 50 mm
Ketinggian Produk Maksimum: 300 mm
Kawasan kerja: 1250×640mm
Kitaran Operasi: 15-25s(bergantung kepada produk)
Kapasiti setiap Pallet: 9 PCS(390×190×190mm)
Motor Getaran: 2×7.5kw
Kuasa stesen hidraulik: 30kw
Tekanan terkadar stesen hidraulik: 16MPa
Berat mesin: 13 tan
daya pengujaan maksimum: 120 KN



2.RT9A adalah barisan pengeluaran blok konkrit automatik sepenuhnya, digunakan secara universal untuk menghasilkan blok, bata, menurap, batu tepi jalan dan sebagainya. REIT telah mula menghasilkan peralatan blok automatik sepenuhnya sejak itu 2001, melalui pengalaman yang kaya, RTQT9 telah menjadi peralatan yang agak matang menyediakan blok/turap berkualiti tinggi.

Peralatan ini dibangunkan dengan memperkenalkan teknologi Jerman dan digabungkan dengan pasaran domestik. Sistem kawalannya berada pada tahap lanjutan domestik, dan prestasi dan tahap teknikalnya adalah setanding dengan peralatan setara asing.

1.Komposisi barisan pengeluaran automatik RTQT9.

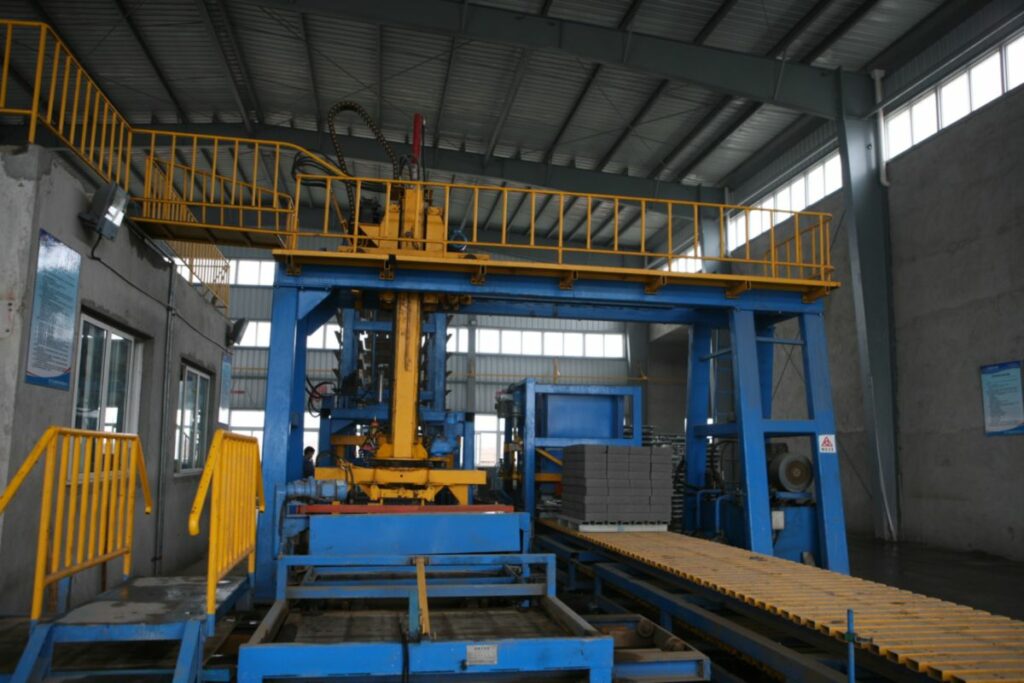

Barisan pengeluaran automatik Rt9a terdiri daripada lima bahagian: sistem batching dan mixing, sistem membentuk, sistem penghantar, sistem susun dan sistem kawalan.
1) Sistem batching dan pencampuran:
Bawah dan stesen batching fabrik, bahagian bawah dan pembancuh kain, sistem penimbang dan penghantar batching, sistem penimbang dan penghantar simen;

2) Sistem pengacuan:
Hos acuan tetap (termasuk peranti fabrik) sistem dan mesin makan plat;

3) Sistem penyampaian:
Penghantar produk basah, berus produk, mesin angkat pinggan, mesin penurun plat, kereta sub induk, mesin padang, mesin pusing ganti, tong palet, dan lain-lain;

4) Sistem palletizing:

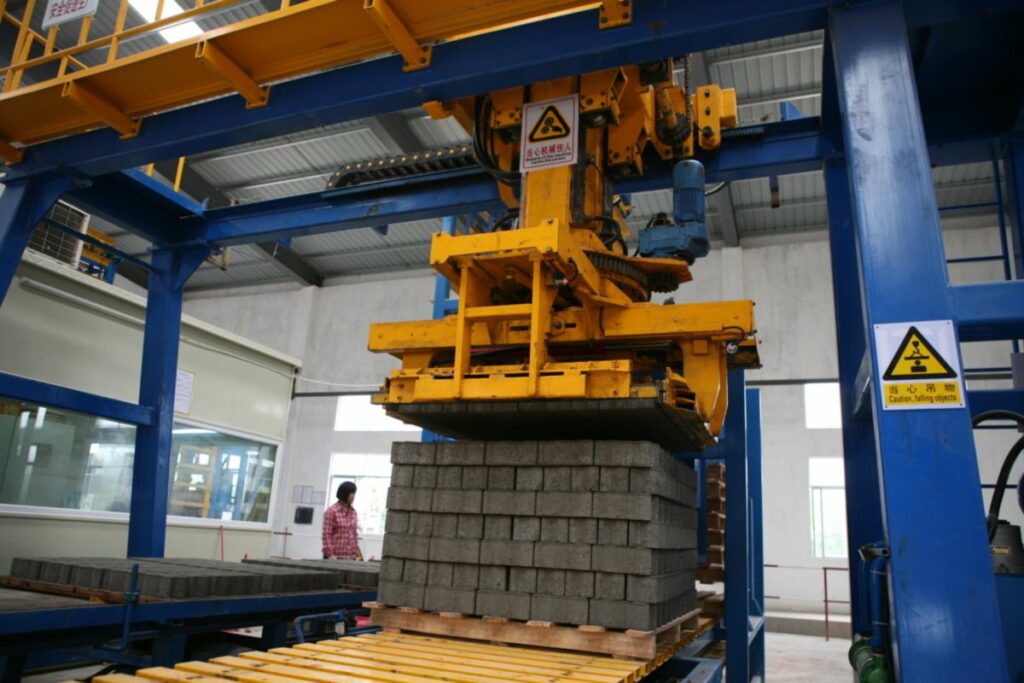

Palletizer automatik penuh, penghantar produk siap dan tong palet;

5) Sistem kawalan:
Sistem kawalan acuan, sistem kawalan program penghantaran produk, sistem kawalan program batching dan mixing, sistem kawalan program kereta sub ibu tanur automatik penuh dan sistem kawalan susun automatik penuh.

2.Pengenalan kepada ciri teknikal peralatan barisan pengeluaran barisan pengeluaran:
● dilengkapi dengan sistem batching automatik, batching tepat dan pelarasan pembahagian yang mudah;
● dilengkapi dengan sistem pengukuran kelembapan gelombang mikro, yang boleh memastikan nisbah simen air yang tepat dan kualiti produk;
● seluruh barisan menggunakan kawalan program Siemens PLC jenama antarabangsa, dan mempunyai fungsi pemantauan pusat komputer;
● penukar frekuensi Fuji, jenama antarabangsa, diterima pakai di banyak bahagian keseluruhan barisan untuk merealisasikan perubahan kelajuan tanpa langkah. Komponen elektrik disediakan oleh syarikat terkenal dunia dan beroperasi dengan pasti.
● mesin pengacuan utama menggunakan jadual pengujaan getaran bersepadu dan mod getaran segerak sepenuhnya, yang merupakan kesan getaran terbaik mesin;
● mengguna pakai teknologi kain pantas dan teknologi pelayaran berkelajuan rendah untuk memendekkan kitaran pembentukan;
● teknologi sisipan papan penebat yang unik merealisasikan pengeluaran blok penebat automatik sepenuhnya;
● ia mempunyai mekanisme khas untuk pengeluaran batu kerb besar, yang boleh menghasilkan batu kerb besar dengan panjang 800-1000mm.
● sistem hidraulik menggunakan komponen hidraulik jenama terkenal seperti Taiwan, Jepun dan Itali;
● ia dilengkapi dengan sistem diagnosis kerosakan automatik, dan program pengeluaran boleh dipantau pada skrin;
● ia mempunyai fungsi diagnosis dan pembaikan jauh;
● mengguna pakai teknologi kimpalan termaju antarabangsa dan menggunakan bahan mentah keluli bahagian super kuat untuk menjadikan badan teguh dan tahan lama;
● pelbagai jenis produk. Gantikan acuan dan hasilkan blok lantai, membendung batu, bata berliang, blok dan produk lain;
● bingkai keluli segi empat tepat berdinding tebal, panduan empat lajur, lengan panduan yang dipanjangkan, struktur yang kukuh dan tahan lama.

3.Jadual Kapasiti

produk Kapasiti RTQT9 Sampel
penurap
200*100*60mm
Sekeping/Pallet 36
m2/Jam 129
10000m2/Tahun 62
Bata Berbilang Lubang
240*115*90
Sekeping/Pallet 25
Sekeping/Jam 6000
10000sekeping/Tahun 2880
Hollow Standard
Bata
390*190*190mm
Sekeping/Pallet 9
Sekeping/Jam 1800
10000sekeping/Tahun 864
Bata Standard
240*115*53
Sekeping/Pallet 50
Sekeping/Jam 12000
10000sekeping/Tahun 5760
Blok Hidraulik Sekeping/Pallet 4
Sekeping/Jam 540
10000sekeping/Tahun 260
Blok Pepejal
400*200*200
(8inci)
Sekeping/Pallet 9
Sekeping/Jam 1620
10000sekeping/Tahun 618.4
Blok Pepejal
400*200*150
(8inci)
Sekeping/Pallet 12
Sekeping/Jam 2160
104sekeping/Tahun 1036.8
Blok Pepejal
400*200*100
(4inci)
Sekeping/Pallet 18
Sekeping/Jam 3240
10000sekeping/Tahun 1555.2



Maklumat tambahan

Kapasiti/setiap Pallet

9 PCS(390×190×190mm)

Saiz palet

1350 × 700 ×45 mm

Kawasan kerja

1250×640mm

Kitaran Operasi:

15-25s(bergantung kepada produk)
